群智感知中的车辆分布优化:将优化层嵌入深度学习的车辆再定位算法

一、研究背景与问题提出

1.1 车辆众包感知的特点与挑战

  • 移动群智感知(MCS)是一种利用移动终端收集环境信息的新范式。相比固定传感器网络,MCS成本低且覆盖范围广。

  • 车辆众包感知(VCS)是MCS的重要分支,参与车辆分为两类:

    • 专用车辆(DV):通过奖励或任务指派主动完成感知任务。
    • 非专用车辆(NDV):利用日常出行被动收集数据。
  • 不同感知任务对应不同的目标分布:如空气质量监测要求均匀覆盖,而道路拥堵监测可采用高斯分布等。然而现实中NDV的分布往往与目标分布不一致,这就需要对DV进行重定位。

1.2 传统预测-后优化方法的局限

传统的两阶段流程先预测 NDV 分布 ,再解车辆重定位模型以满足目标分布 。这种 预测-后优化 (PTO) 容易因上游预测误差累积而导致下游决策失效。

1.3 研究目标与主要贡献

本文提出SPO‑VCS(Smart Predict‑then‑Optimize for Vehicle Crowd Sensing),通过端到端方式联合训练预测与优化模块。主要贡献包括:

  • 构建一种利用交替方向乘子法(ADMM)展开的预测-优化一体化框架,将二次规划重定位模型纳入深度网络端到端训练。
  • 引入匹配损失,直接最小化车辆分布与目标分布之间的差异,而不仅是预测误差。
  • 在香港(45/68单元)和成都两大出租车数据集上进行实验,验证SPO‑VCS在匹配准确度和运行效率上的优势。

下图展示了VCS的感知流程,平台、调度中心和车辆之间协调完成数据采集(取自Fig.1)。

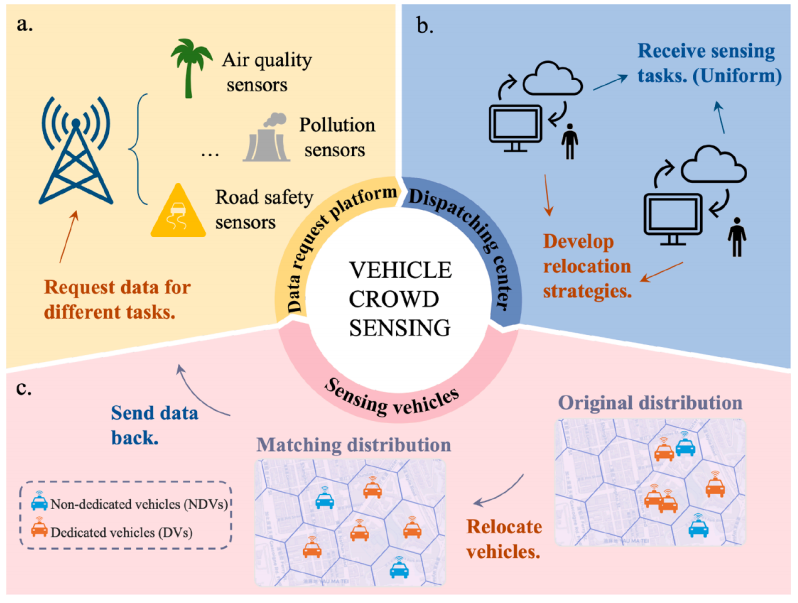

图1 车辆众包感知流程(取自Fig.1)
图1 车辆众包感知流程(取自Fig.1)

二、SPO‑VCS模型与方法

2.1 变量关系与需求估计

预测层输出NDV预测分布,而目标分布为。通过计算两者的差,得到DV需求估计:

下图展示了预测和优化模块间变量关系:目标分布、NDV分布、估计DV需求、匹配分布等(取自Fig.3)。

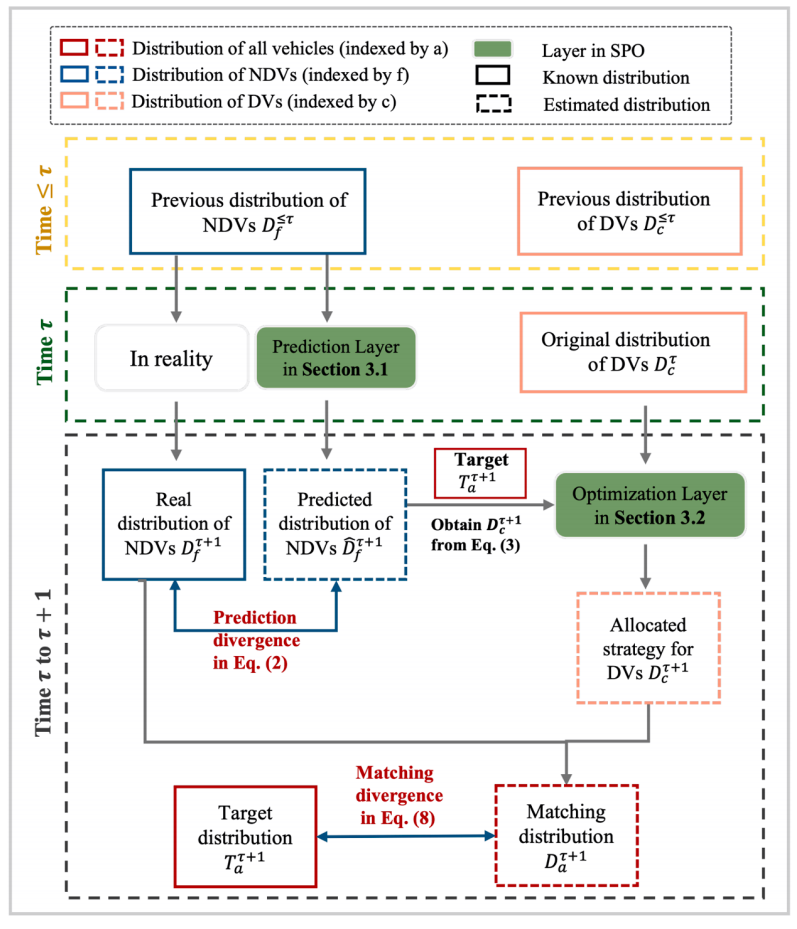

图2 预测与优化模块变量关系(取自Fig.3)
图2 预测与优化模块变量关系(取自Fig.3)

2.2 DV重定位二次规划模型

DV 重定位问题在每个时间周期  求解以下二次规划(QP):

s.t.

其中  表示在时间 从栅格  派遣到栅格  的 DV 数量, 为 DV 供应量, 为最大可行迁移时间, 为转移成本, 为总激励预算。

为融入深度学习架构,作者将上述QP向量化为标准二次形式:

其中、、、由交通约束构建。

2.3 预测与优化联合损失

SPO‑VCS采用匹配损失来衡量最终车辆分布与目标分布的一致性,整体损失函数为:

其中  为预测损失(如均方误差),  为匹配损失。通过选择合适的权重 ,模型倾向于提高最终车辆分布匹配精度而非单纯预测精度。

2.4 交替微分与ADMM展开

要在深度网络中反向传播QP的决策影响,作者采用交替方向乘子法(ADMM)展开显式求梯度。关键步骤如下:

  • 构建带罚项的增广拉格朗日函数,引入辅助变量和拉格朗日乘子。
  • 交替迭代更新:

其中为投影算子,为罚参数。

  • 将上述迭代展开为一层层的神经网络结构,显式计算梯度并通过链式法则反向传播。

下图分别为SPO‑VCS框架示意和计算图结构,其中展示了数据流、预测输出、QP决策与梯度传播路径(取自Fig.2和Fig.4)。

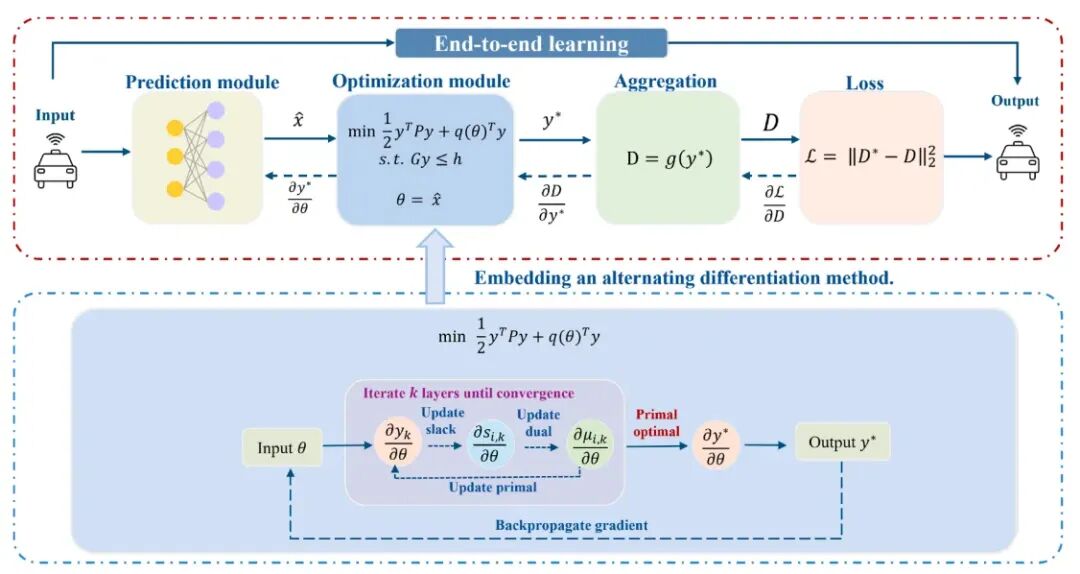

图3 SPO‑VCS整体框架与交替微分示意(取自Fig.2)
图3 SPO‑VCS整体框架与交替微分示意(取自Fig.2)

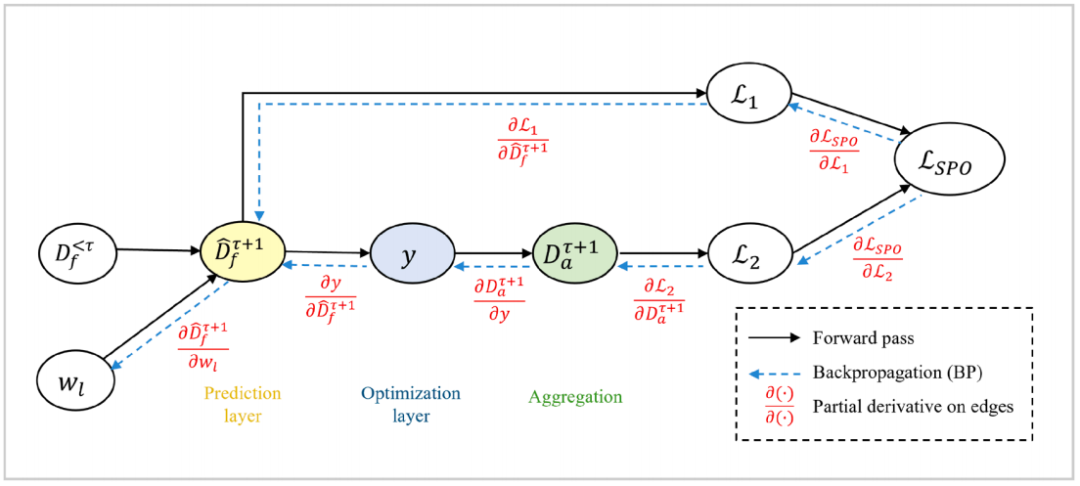

图4 计算图及梯度传播流程(取自Fig.4)
图4 计算图及梯度传播流程(取自Fig.4)

2.5 显式与隐式微分比较

文中比较了显式展开和隐式求导两种梯度计算方式。显式展开通过 ADMM 迭代构建可微结构,避免求解 KKT 系统;隐式求导需计算矩阵逆,内存开销大且在大规模问题中不稳定。实验中显式方法表现更优。下图对比两种方法的求导路径和速度差异(取自Fig.5)。

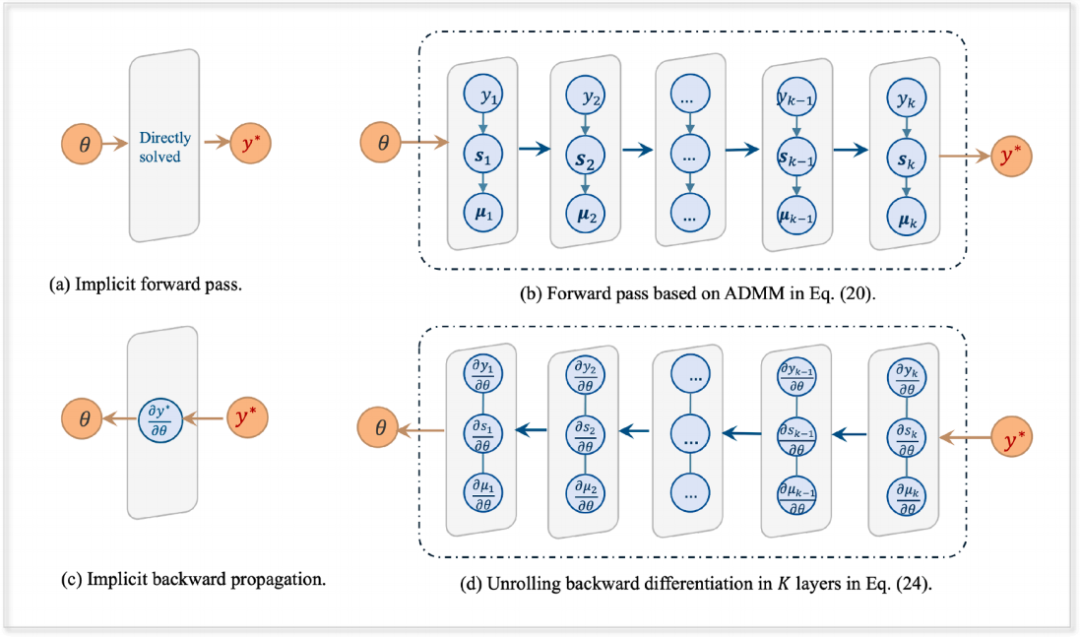

图5 显式ADMM展开与隐式求导对比(取自Fig.5)
图5 显式ADMM展开与隐式求导对比(取自Fig.5)

三、数据与实验设计

3.1 数据集与案例

实验在两类案例中验证 SPO‑VCS:

  • 案例A(香港):选取九龙半岛的出租车运行数据,将研究区域划分为 45 个或 68 个六边形栅格,采样周期  min。输入特征包括历史NDV数量、天气、时间等。
  • 案例B(成都):采用成都出租车数据,划分为 60 / 80 / 100个栅格,并生成相应的 DV / NDV 输入特征。下图展示了案例A地区及栅格划分(取自Fig.6)。

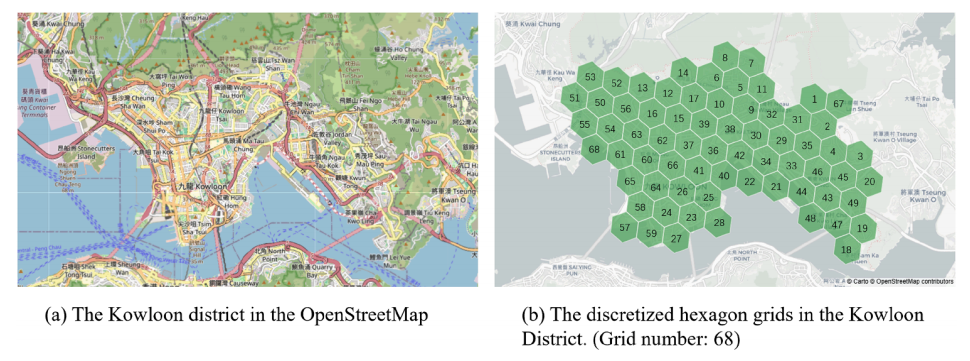

图6 九龙栅格划分示意(取自Fig.6)
图6 九龙栅格划分示意(取自Fig.6)

3.2 目标分布与评价指标

研究生成三种目标分布:均匀分布、单峰高斯分布、混合高斯分布。用以下指标评价算法性能:

  • RMSE:预测分布与真实分布的均方根误差。
  • SMAPE:对称平均绝对百分比误差。
  • 匹配提升率:优化后匹配误差相较基准方案的改善比例,用于衡量重定位效果。

3.3 训练设置与模型比较

预测模块分别采用时间图卷积网络(TGCN)、注意力时空图卷积网络(ASTGCN)与扩散卷积循环网络(DCRNN)。优化模块对比三种策略:

  1. PTO:先预测后优化,两者独立。
  2. SPO‑C:端到端但采用隐式微分。
  3. SPO‑A:端到端且显式ADMM展开。

训练曲线(图8)显示SPO‑A收敛速度更快,在测试集上取得更低损失。

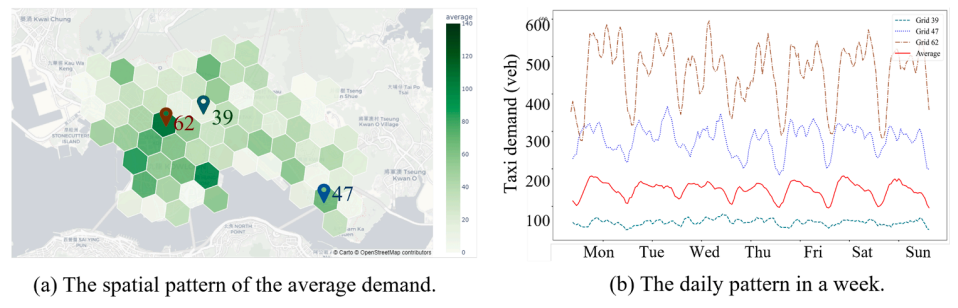

图7 空间与日需求模式示意(取自Fig.7)
图7 空间与日需求模式示意(取自Fig.7)

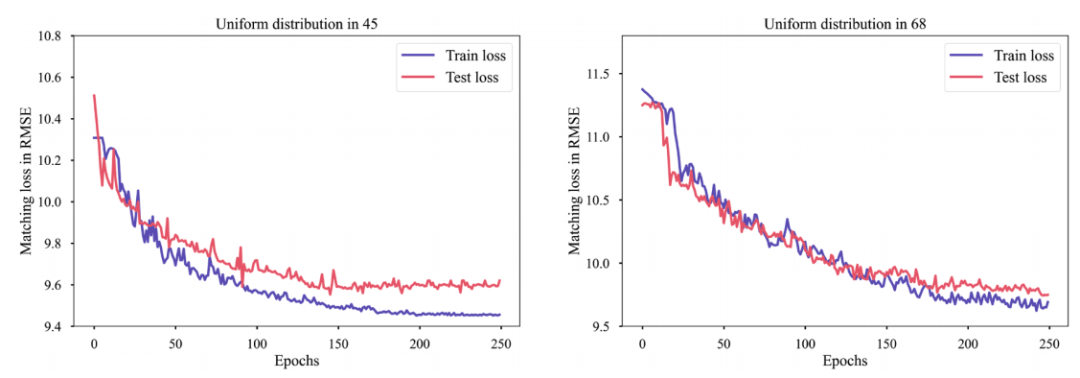

图8 训练与测试损失曲线(取自Fig.8)
图8 训练与测试损失曲线(取自Fig.8)

四、实验结果与分析

4.1 SPO‑A性能显著优于PTO和SPO‑C

实验表明,在 45/68 栅格的案例 A 中,SPO‑A 在所有目标分布上均获得最低 RMSE,并且相较 PTO 平均提高约 7.9%,相较 SPO‑C 提高约 5%。下图比较了不同算法在 RMSE 和运行时间上的表现(取自Fig.9)。

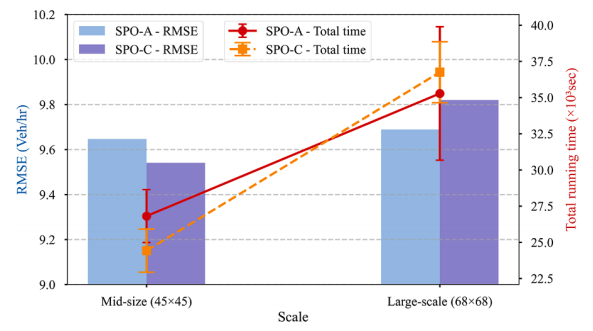

图9 RMSE与时间比较(取自Fig.9)
图9 RMSE与时间比较(取自Fig.9)

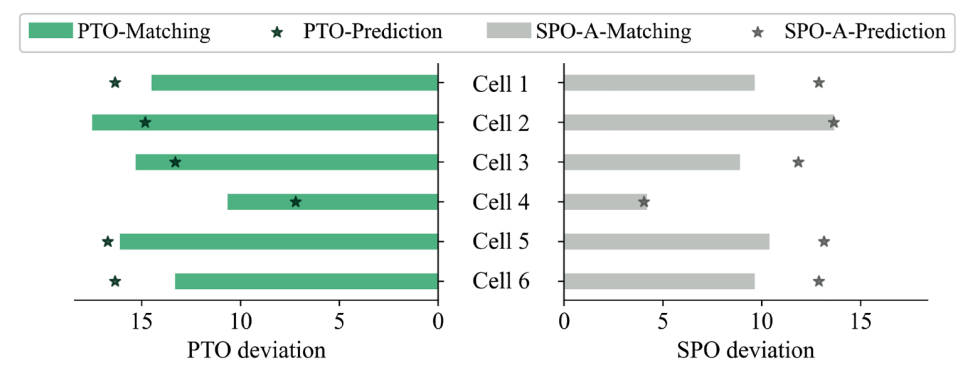

此外,图10显示SPO‑A在六个典型栅格上的匹配偏差显著小于PTO,说明端到端训练能有效减少决策偏差。

图10 各栅格匹配与预测偏差比较(取自Fig.10)
图10 各栅格匹配与预测偏差比较(取自Fig.10)

4.2 空间误差分布与匹配效果

图11展示了实际需求、PTO和SPO‑A的误差分布,可见PTO在高需求区域(如旺角附近)有明显高估,而SPO‑A的误差更加均匀,体现了匹配损失的作用(取自Fig.11)。

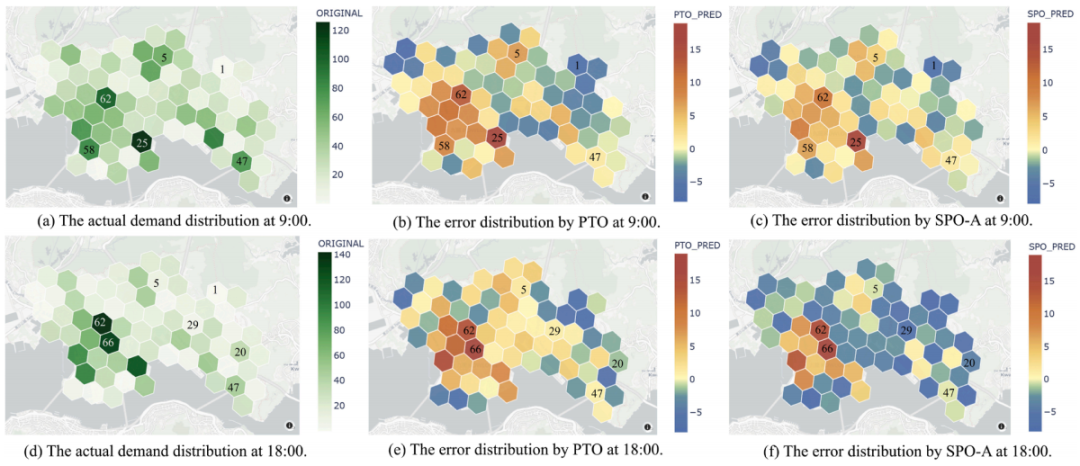

图11 实际需求与误差分布(取自Fig.11)
图11 实际需求与误差分布(取自Fig.11)

4.3 参数敏感性与扩展分析

  • 栅格数量:在60/80/100栅格的成都案例中,SPO‑A仍然表现稳健,随着规模增大,改进率略有下降但仍优于PTO。
  • 目标分布类型:均匀分布易匹配,混合高斯最难;SPO‑A在各种分布下均优于PTO和SPO‑C。
  • 罚参数:改变ADMM罚参数会影响运行时间与准确性,适当参数可在图12中看到改进与控制率的权衡(取自Fig.13)。
图12 优化结果改善率对比(取自Fig.13)
图12 优化结果改善率对比(取自Fig.13)

案例B的地图如图13所示,显示了成都栅格划分和不同目标分布下的需求示意(取自Fig.17)。

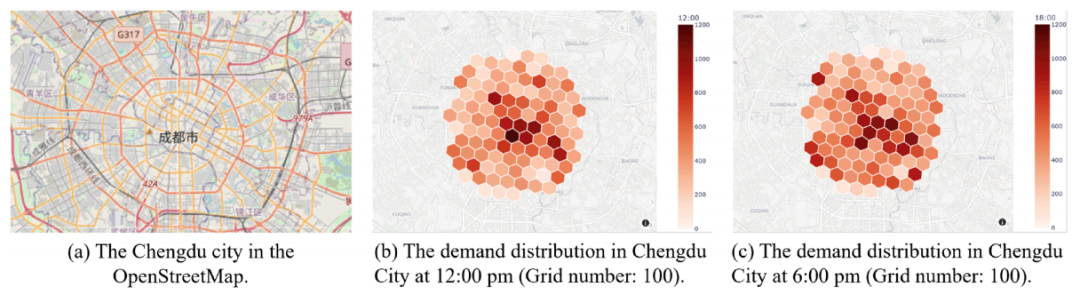

图13 成都案例地图与分布示意(取自Fig.17)
图13 成都案例地图与分布示意(取自Fig.17)

在成都案例中,不同栅格数下改进率如图14所示,体现了规模对匹配效果的影响(取自Fig.18)。

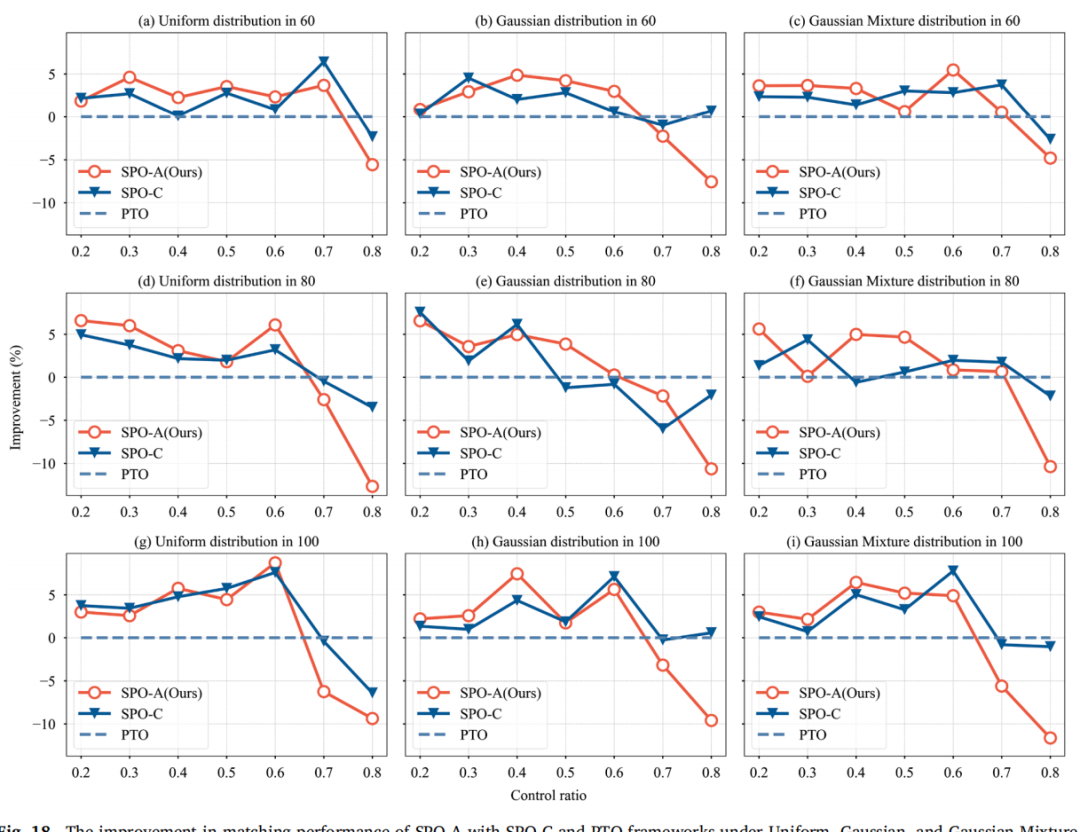

图14 不同栅格规模下改进率(取自Fig.18)
图14 不同栅格规模下改进率(取自Fig.18)

五、困难与解决方案

  1. 预测误差传递:PTO难以处理预测误差对优化的影响。SPO‑VCS通过匹配损失直接优化最终匹配效果,从根本上解决了此问题。
  2. 二次规划可微难题:QP解是优化层,梯度难以显式计算。作者用ADMM展开构建可微层并推导梯度,实现稳定训练。
  3. 大规模计算:在68栅格及成都百栅格的情况下,传统隐式求导不稳定。显式ADMM展开结合GPU并行使得训练和推理速度显著提升。

六、结论与管理启示

  • SPO‑VCS创新地将预测与优化融合,通过ADMM交替微分实现端到端训练,有效提升了匹配准确性并降低运行时间。
  • 匹配损失的引入使模型关注最终目标而非仅重视预测精度,从而更加贴近实际运营需求。
  • 实验表明,SPO‑A在多个场景下均优于PTO和SPO‑C,其改进幅度在大型网络中尤为显著。
  • 管理启示:对于城市移动群智感知任务,建议采用端到端的预测-优化方法,合理设置目标分布和罚参数,并根据应用场景选择栅格划分尺度。此外,可将该框架推广到共享单车调度、外卖派单等需要联合预测与优化的领域。

通过本文的解读,相信读者对SPO‑VCS框架、ADMM展开方法以及在车辆重定位问题中的应用有了更深刻理解,为未来在大规模智能调度领域的研究与实践提供参考。
