电动汽车路径与充电联合决策:状态-空间-时间网络在EV充电调度中的扩展应用

一、研究背景与问题提出

近年来,电动汽车(EV)凭借经济性与环境优势迅速发展。然而,EV续航里程有限且充电设施分布不均匀,长途旅行中不能单纯依赖最短路径。图1给出了一个简单示例:路线1虽然是最短路线,但沿途没有充电站(CS),车辆无法完成旅程;路线2较长,但具有充电站,因而可行。问题在于如何在考虑行驶时间、能耗与充电约束的情况下同时确定最优行驶路径和充电站停靠计划。

图1中直观体现了实际场景,下文将用此类示意图引出论文解决的核心问题。

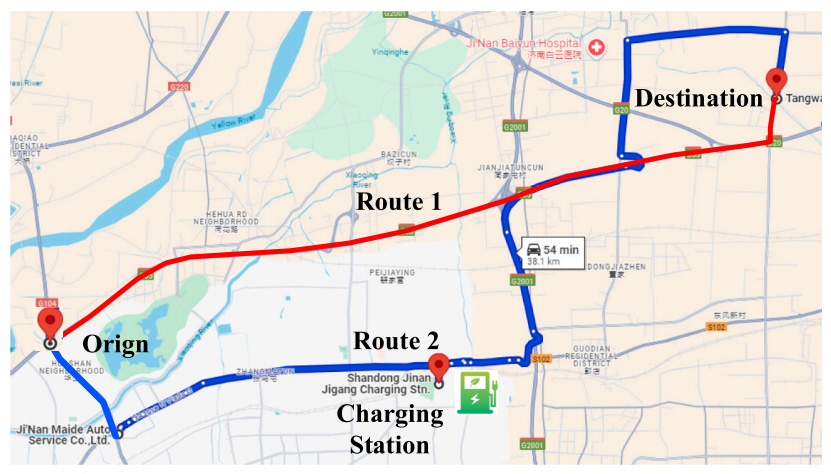

图1 EV路线规划示意图,展示原点、两条路径与充电站(取自Fig.1)
图1 EV路线规划示意图,展示原点、两条路径与充电站(取自Fig.1)

二、充电过程与能耗模型

2.1 非线性充电过程与分段线性近似

锂电池充电过程受端电压与电流变化影响呈非线性:在约80%之前电压升高、充电速度几乎恒定;超过80%后电压保持最大值,电流指数下降,充电速度变慢。论文利用分段线性函数对该非线性过程进行近似(图2与图3)。在图3的近似曲线下,充电时间与电池荷电状态(SOC)的关系可写成三段式函数:

其中  为三阶段结束时刻, 为第二、三阶段开始时的SOC。

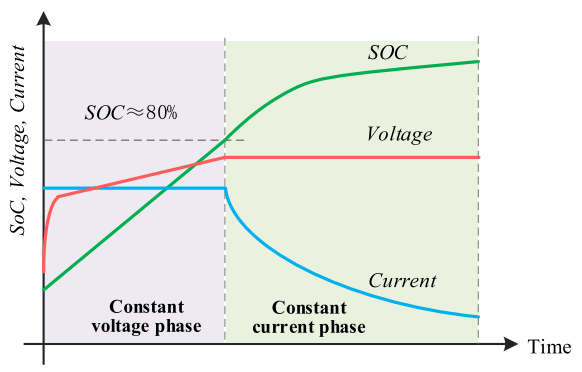

图2 典型电池充电曲线,反映电压、电流与SOC的非线性关系(取自Fig.2)
图2 典型电池充电曲线,反映电压、电流与SOC的非线性关系(取自Fig.2)

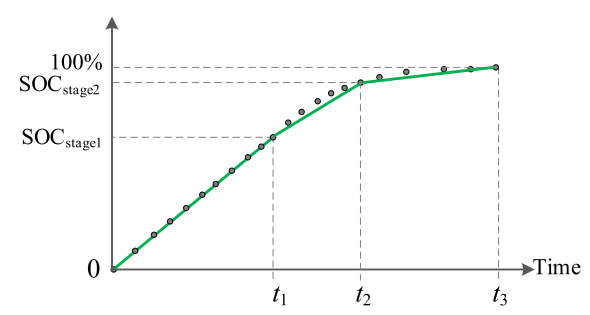

图3 分段线性化后的近似充电曲线,分为三个充电阶段(取自Fig.3)
图3 分段线性化后的近似充电曲线,分为三个充电阶段(取自Fig.3)

2.2 能耗模型

文章采用Van Haaren的电动汽车能耗模型,假设车辆以恒定速度行驶,其能耗可分为空气阻力功、传动系统功、滚阻功和辅助功率。各功率及总能耗表示为:

其中  为平均速度, 为车辆重量,上式仅考虑匀速行驶,不涉及加速和制动。能耗模型用于估算行驶每段路程的耗电量。

三、固定路线的充电调度优化模型

在给定路径上,目标是确定在哪些充电站充电及充电量,以最小化总充电时间。设沿途共有  个充电站,二元变量  表示是否在站  充电, 为充电量,充电时间为 ,停靠耗时  为常数。目标函数为:

充电时间由逆函数  计算:

约束条件确保:

  • 到站SOC不得低于安全阈值 :
  • 邻站SOC关系为:

其中  为两站间耗电量。

  • 0–1变量及充电量范围:

由于  为整数变量且  为连续变量,该模型属于NP‑困难的混合整数规划(MIP)问题。

四、最优充电调度特性与映射关系

为降低MIP的计算复杂度,作者分析了最优充电调度的性质,并提出两条引理:

  • 引理1:最优调度下车辆到达最后一个充电站时的SOC等于 。
  • 引理2:在最优调度下,除首个停靠站外,其余选中充电站的到达SOC均等于 。

基于两条引理,可将选中站集合  与充电量映射为以下公式:

其中  为电池容量。这一映射直接由0‑1决策  推导出连续变量 ,将原MIP转换为单纯的整数规划,从而显著减少求解复杂度。

五、基于状态空间‑时间网络的路线与充电调度联合优化

5.1 状态空间‑时间网络(SST网络)的构建

为同时优化路径和充电调度,作者将空间、时间和电池状态三维结合构建SST网络。构建过程分为三步(图5):

  1. 物理路网构建:记  为原有道路网,其中  为物理节点集合, 为有向道路段集合。
  2. SST节点构建:对每个物理节点 、离散时间点  及离散SOC值 ,生成SST节点 。
  3. SST弧构建:对于任意道路段 ,若车辆以平均速度  从  行驶至  满足时间和SOC的约束,则生成SST弧 。

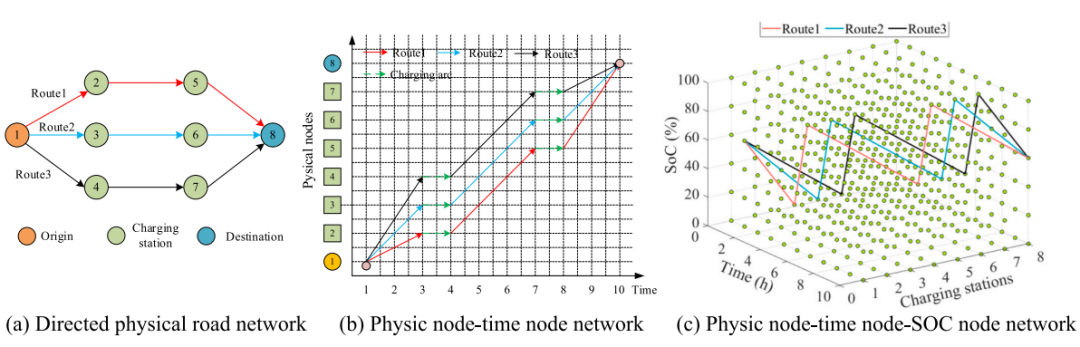

图5 SST网络构建过程:(a)物理路网;(b)加入时间维;(c)加入SOC维并生成可行弧(取自Fig.5)
图5 SST网络构建过程:(a)物理路网;(b)加入时间维;(c)加入SOC维并生成可行弧(取自Fig.5)

SST网络中的一条三维路径表示一种可行的行驶路径及充电方案:从起点出发,经若干SST弧最终到达终点。根据引理1,终点SOC应等于 。

5.2 联合优化模型

在SST网络上,作者建立了总时间最小化的联合模型。决策变量包括:

  • :是否在物理节点  充电;
  • :SST弧是否被选中。

目标函数:

即最小化充电时间与行驶时间之和。

主要约束:

  1. 时间和SOC转移:

其中  为道路段长度, 为耗电量, 由式(23)计算。

  1. 流守恒约束:保证SST弧形成从起始节点到终止节点的连续路径:
  1. 终点约束:终点节点必须是目的地,且SOC等于安全SOC。

  2. 充电站一致性:若SST弧被选中,则允许充电站决策;否则不可充电。

通过将 Lemma 推导的CS选择‑充电量映射嵌入SST网络构建和约束中,原本巨大的三维网络被大幅压缩,仅需考虑有限的可行弧,显著降低了搜索空间和求解时间。

六、求解过程与关键难点

  1. 非线性充电行为的建模:真实充电曲线难以用解析函数准确描述。作者采用分段线性化,既保持合理精度,又便于通过逆函数计算充电时间。

  2. 混合整数规划求解困难:固定路线调度模型含有二元和连续变量,求解复杂度随充电站数呈指数增长。引理1和引理2揭示最优调度的SOC特性,通过式(23)–(24)将连续决策转化为整数决策,减少决策变量。

  3. 联合路径与调度搜索空间巨大:在原SST网络中,每个物理节点、时间、SOC组合都可能产生节点,规模为 。通过将充电调度映射到站选择,并利用能耗约束筛选可行弧,显著减少了SST弧数量,使问题可以在秒级解决。

  4. 动态规划与图搜索:在精简后的SST网络上,采用经典最短路算法或动态规划即可求得三维最短时间路径,求解效率高且保证最优。

七、仿真与结果分析

作者进行了两类模拟:线性道路模拟(单线路)与实际高速网模拟。参数取自真实道路距离与充电站布局。

7.1 线性道路模拟

如图6所示,模拟场景为连接北京与深圳的直线道路,沿途设置多个充电站。比较基线策略(在每个可用站充到100%)和优化策略。

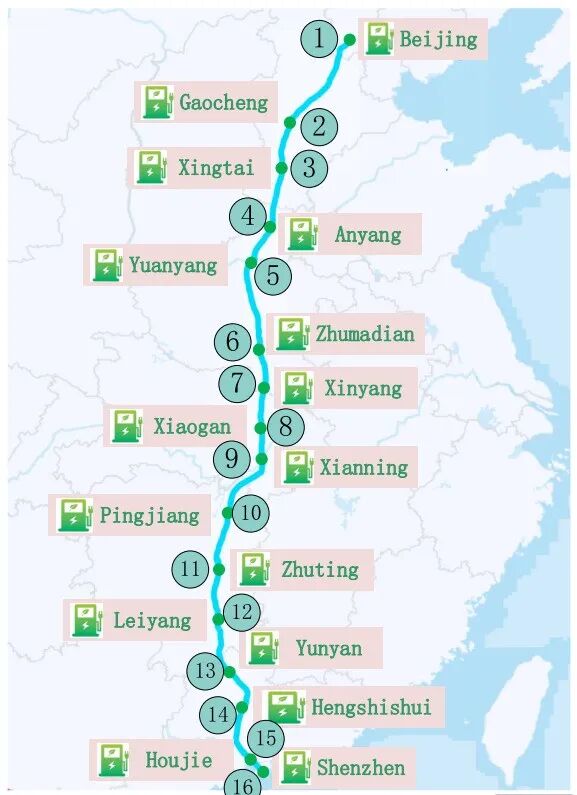

图6 北京至深圳的直线路径模拟场景与充电站分布(取自Fig.6)
图6 北京至深圳的直线路径模拟场景与充电站分布(取自Fig.6)

图7–图9展示了两种调度在SST网络中的SOC轨迹,优化方案总充电时间为306.5分钟,而基线为526分钟,节省219.5分钟。

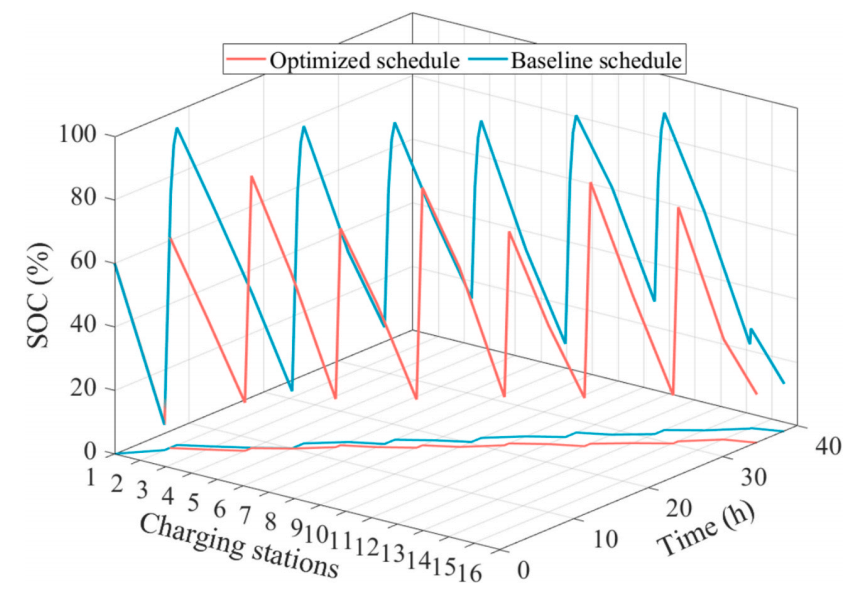

图7 两种方案在三维SST网络中的SOC路径对比;蓝色为基线,红色为优化(取自Fig.7)
图7 两种方案在三维SST网络中的SOC路径对比;蓝色为基线,红色为优化(取自Fig.7)

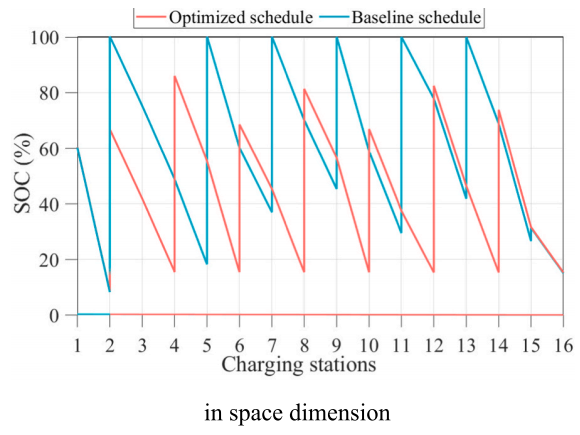

图8 空间维度下的SOC变化;优化方案充电后SOC仅保持在安全阈值附近(取自Fig.8)
图8 空间维度下的SOC变化;优化方案充电后SOC仅保持在安全阈值附近(取自Fig.8)

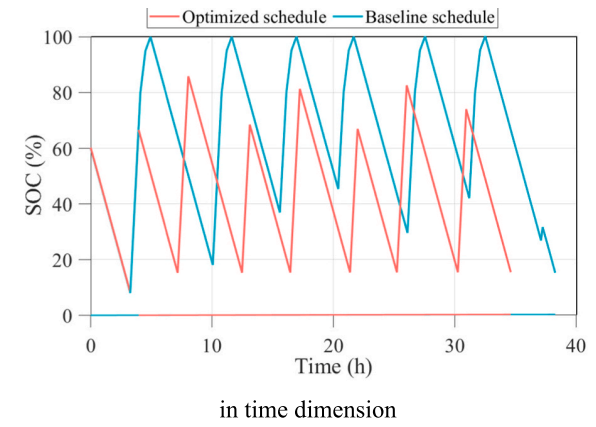

图9 时间维度下的SOC变化;优化方案缩短充电时间(取自Fig.9)
图9 时间维度下的SOC变化;优化方案缩短充电时间(取自Fig.9)

7.2 实际高速网络模拟

进一步在含多条高速、复杂节点的真实路网上验证方法。图10表示含50个路段、若干充电站的高速网络,图11为抽象路网示意,图12为其有向图表示。

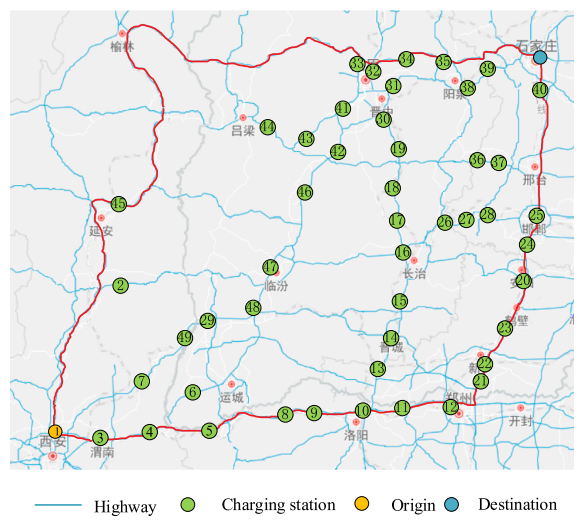

图10 高速网络及充电站位置(取自Fig.10)
图10 高速网络及充电站位置(取自Fig.10)

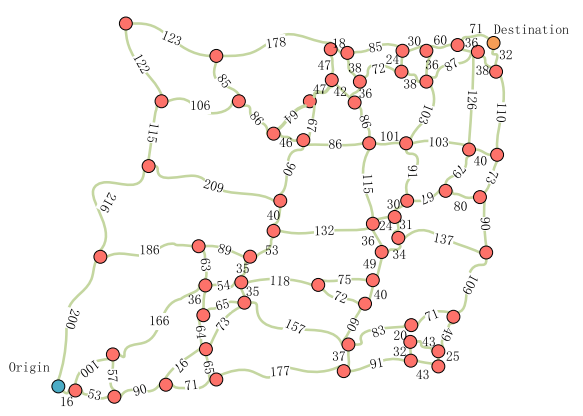

图11 抽象路网(取自Fig.11)
图11 抽象路网(取自Fig.11)

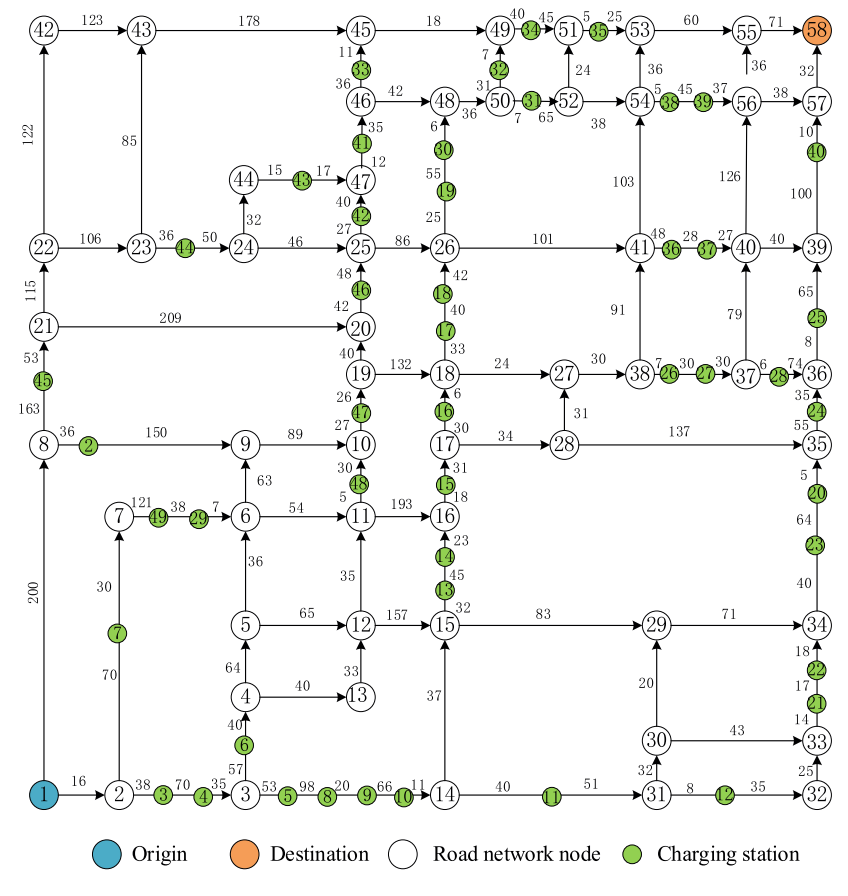

图12 路网的有向图(取自Fig.12)
图12 路网的有向图(取自Fig.12)

在指定的起终点(例如西安→石家庄),优化方案的总充电时间为110.38分钟,基线为185.38分钟,节省约75分钟。平均各OD对比结果见表4和表5(文中),优化方案平均节省 41.4 min 充电时间。

图13展示了真实道路上优化后的行驶路线,图14为三维SST路径,图15和图16分别给出空间与时间维度下的SOC变化,可见优化方案充电位置更合理、SOC轨迹更平稳。

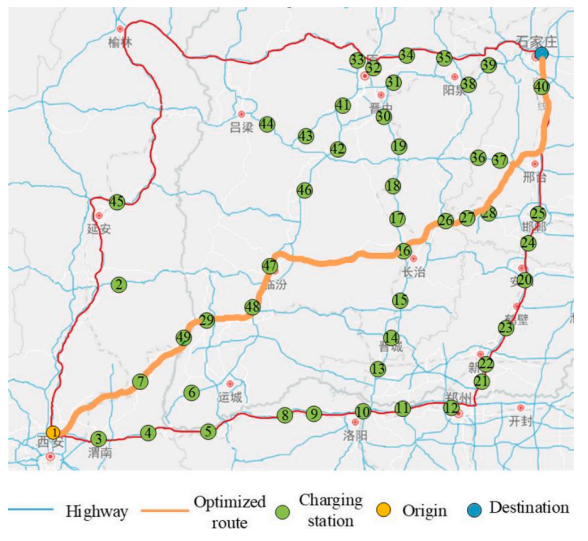

图13 优化后的行驶路线在实际路网中的示意(取自Fig.13)
图13 优化后的行驶路线在实际路网中的示意(取自Fig.13)

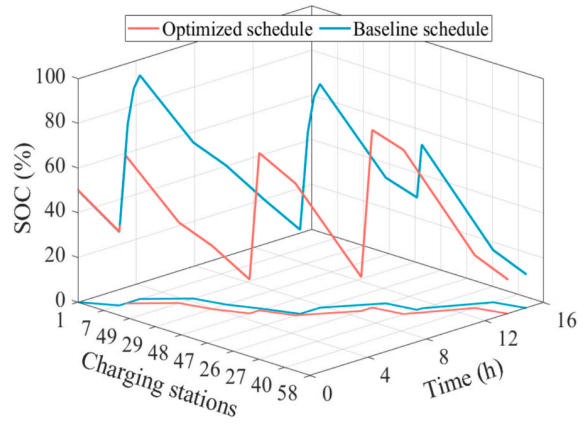

图14 两种方案在真实路网上的SST路径;红色为优化,蓝色为基线(取自Fig.14)
图14 两种方案在真实路网上的SST路径;红色为优化,蓝色为基线(取自Fig.14)

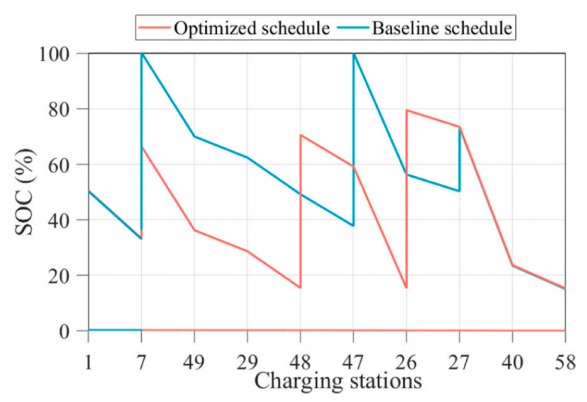

图15 空间维度的SOC变化对比(取自Fig.15)
图15 空间维度的SOC变化对比(取自Fig.15)

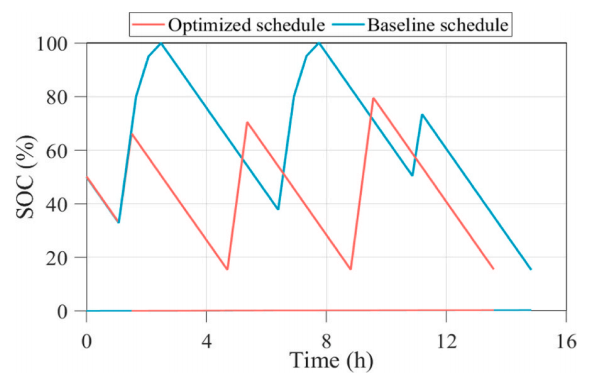

图16 时间维度的SOC变化对比(取自Fig.16)
图16 时间维度的SOC变化对比(取自Fig.16)

7.3 不同初始SOC与不同OD的影响

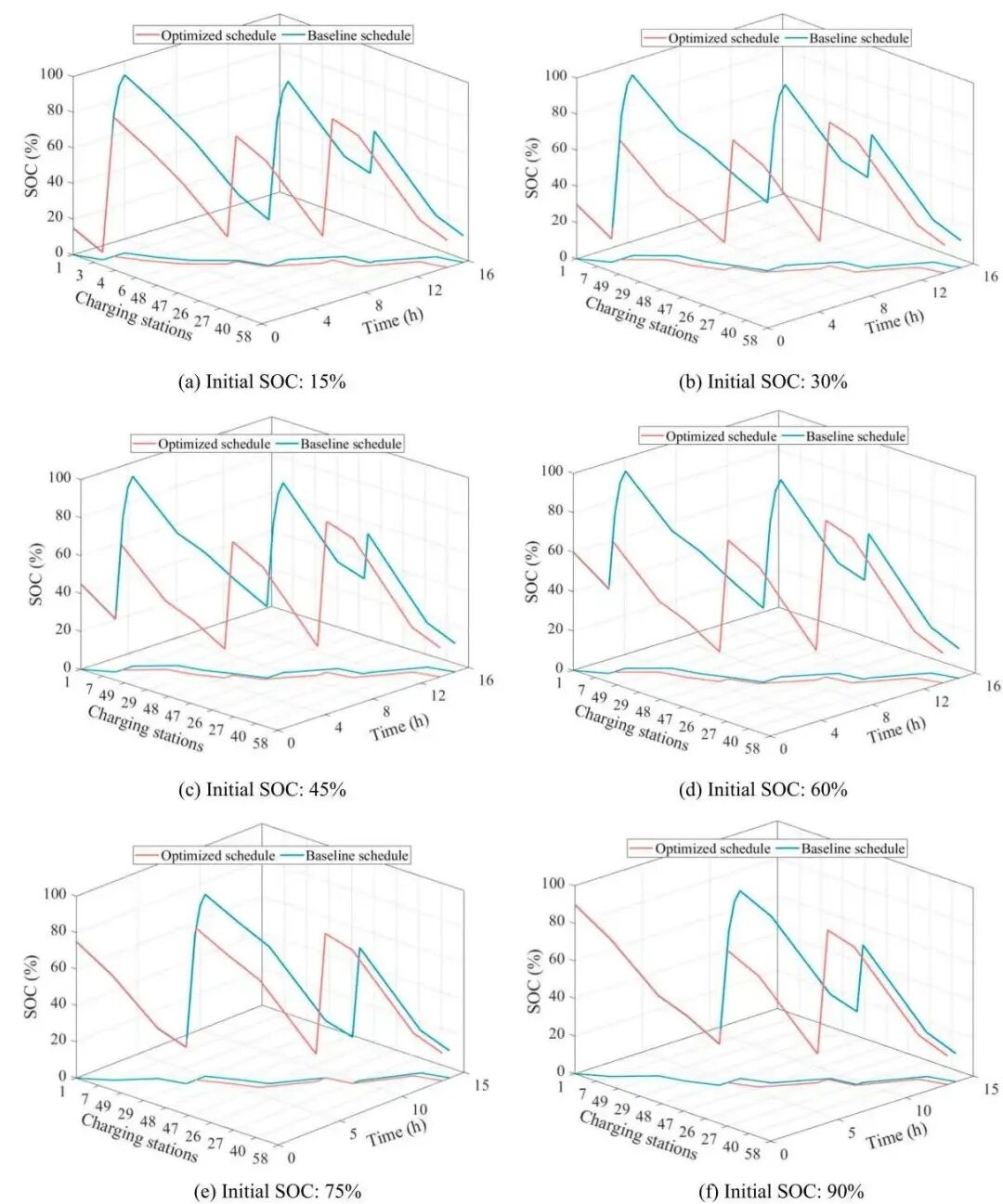

图17展示了在不同初始SOC(15%–90%)下的SST路径,当初始SOC较高时,车辆可少充甚至不充;当初始SOC较低时,需要更多充电停靠,路径上升维度更明显。

图17 不同初始SOC下的SST路径比较(取自Fig.17)
图17 不同初始SOC下的SST路径比较(取自Fig.17)

图18比较了多个OD对(例如1→16、1→19…),表明起终点距离及充电站布局影响路线选择和充电次数,模型均能给出合理解。

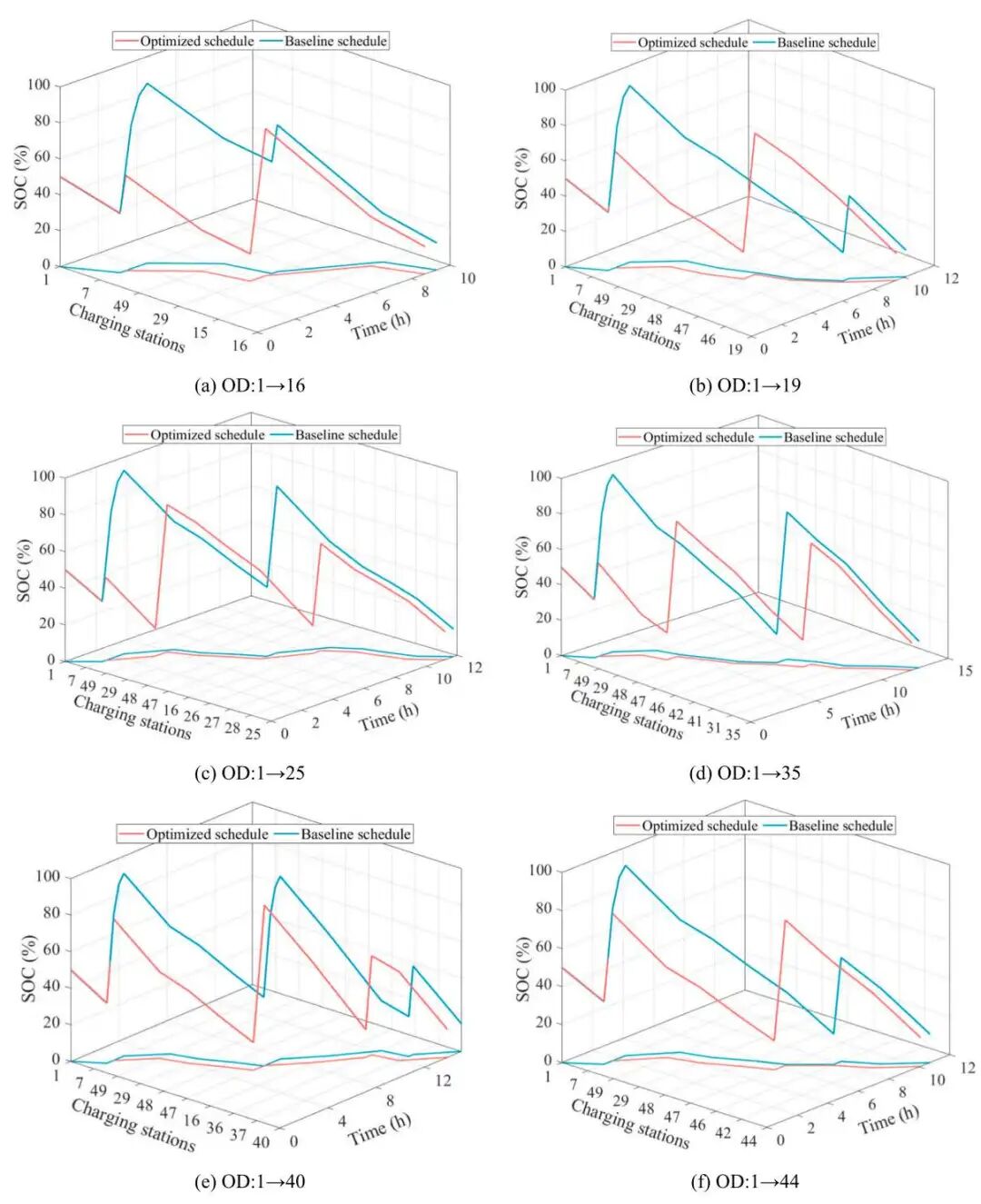

图18 不同OD对的SST路径比较(取自Fig.18)
图18 不同OD对的SST路径比较(取自Fig.18)

7.4 计算效率

该方法将原始的高维MIP问题转化为整数规划,并通过SST网络剪枝大量不必要节点,模型用 Yalmip(MATLAB) 实现,运行环境为 Intel i7 CPU、16 GB RAM,在相同算例上,本文方法 0.03–1.31 秒量级即可出解,显著快于经线性化后用 CPLEX 直接求解的原始模型。这表明模型有潜力应用于实时导航与调度系统。

八、结论与管理启示

  • 方法创新:论文提出将非线性充电过程分段线性化,建立固定路线充电调度MIP模型,并通过分析最优调度特性构建了充电站选择‑充电量映射,有效降低模型复杂度。随后借助状态空间‑时间网络将路线规划与充电调度统一,利用剪枝策略避免穷举所有时间与SOC组合。

  • 效果显著:在模拟与实际路网中,联合优化方案显著减少了充电次数和时间,平均节省 41.4 min 充电时间;同时求解速度优于传统MIP求解器。

  • 管理启示:

    • 对于长距离EV运营者,建议在路径规划中综合考虑续航能力和充电站布局,合理安排充电点而非一味充满。
    • 交通管理部门应在交通干线合理布置充电站,缩小临近充电站间距,提高网络连通性以减少绕路时间。
    • 信息平台可以实时利用该模型提供个性化路线与充电建议,为驾驶员节约时间和成本。
  • 研究展望:作者指出未来可将站点排队、不同充电功率以及电价波动等因素纳入模型,进一步提升现实适用性。
